信令单元分类

编辑:燕子 时间:2020-06-01

导读:  信令单元分类

根据信令单元功能的不同,可以把信令单元分成3类:填充信令单元(FISU)、链路状态信令单元(LSSU)和消息信令单元(MSU)。下面分别介绍这3种信令单元。
1.填充信令单元(FISU)

FISU由第二级产生并接收。当链路上没有其他信令单元传送时,在一定的间隔时间内向对方发送FISU,以告知对方本端第二级运行正常。FISU没有信息字段。

2.链路状态信令单元(LSSU)

LSSU由第二级产生并接收。其信息字段由1个或2个8bit组成,由长度指示码指明,我国目前使用1个8bit。其中低3bit为状态指示语,高5bit为备用位,取值为0。该字段又称为状态字段(SF)。状态指示语表示本信令点的第二功能级的工作状态。状态指示含义如下: 000 状态指示“O” 失去定位

001 状态指示“N” 正常定位

010 状态指示“E” 紧急定位

011 状态指示“OS” 业务中断

100 状态指示“OP” 处理机故障

101 状态指示“B” 链路拥塞

通常也把上述状态指示分别称为SIO、SIN、SIE、SIOS、SIOP和ISB。

当链路从未激活转为激活时,链路两端第二功能级通过发送 LSSU,完成初始定位过程。初始定位过程如图所示。

第二功能级初始定位过程

初始定位过程的作用是检验第一功能级和第二功能级的工作是否正常。如正常就进入已定位状态。

如果本链路所在的链路集内有一条可用的链路,则链路进行正常定位;如果链路集内所有的链路都不可用,并且某个不可访问的目的信令点使用到了该链路集,则进行紧急定位;其他的情况进行正常定位。

3.消息信令单元MSU

MSU由第三或第四级产生并接收。其信息字段的长度较长,分为两段:第一段为业务信息八位位组SIO,由8bit组成;第二段为信令信息字段SIF,由若干个8bit组成。

在第三级产生的MSU中,有一类链路测试消息,它包括两个消息:信令链路测试消息(SLTM)和信令链路测试证实消息(SLTA)。当一端发送SLTM,另一端收到后,即回送SLTA作为响应。SLTM中含有一串测试码,另一端收到 SLTM 后将测试码放到 SLTA中,发送回发端。发端将SLTA中的测试码取出,与SLTM中的测试码相比较。如果相同,则说明第二级传输正确;如果不同,则说明第二级传输不正确。下图所示为链路测试消息的发送过程。

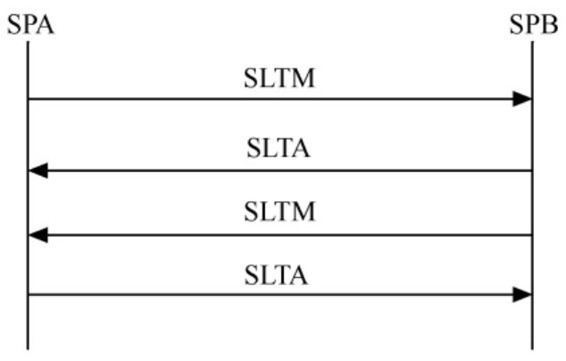

链路测试消息的发送过程
