隧道紧急电话及广播系统设计方案

编辑:云翌通信时间:2022-08-16

导读: 道紧急电话及广播系统是云翌推出的新一代具有对讲、广播、音乐、调度、报警、预警功能的隧道紧急电话及广播系统，它采用领先的网络音频技术，是一套纯数字传输的隧道紧急电话系统。

道紧急电话及广播系统是云翌推出的新一代具有对讲、广播、音乐、调度、报警、预警功能的隧道紧急电话及广播系统，它采用领先的网络音频技术，是一套纯数字传输的隧道紧急电话系统。

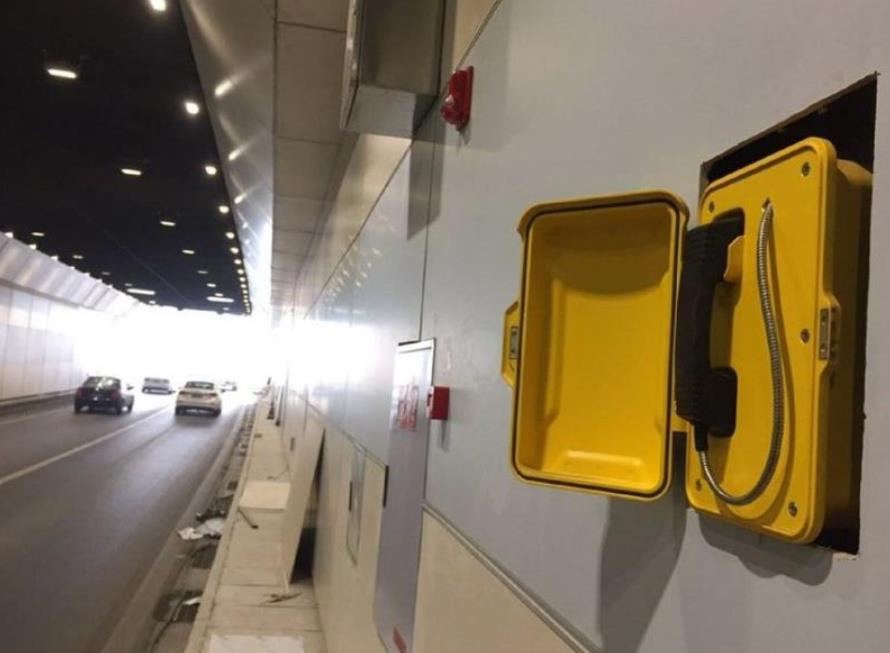

隧道紧急电话及广播系统

一、隧道紧急电话及广播系统行业概述

随着我国高速公路建设的速度和规模突飞猛进，如何提高隧道紧急电话及广播系统运营管理水平、建立和完善隧道紧急电话及广播系统的基本配套设施已成为隧道紧急电话及广播系统运营管理中的重要工作。

隧道紧急电话及广播系统是我司推出的新一代具有对讲、广播、音乐、调度、报警、预警功能的隧道紧急电话及广播系统，它采用领先的网络音频技术，将模拟音频信号转化成数字信号，将音频信号以数据包形式在传输网络上进行双向传送，是一套纯数字传输的隧道紧急电话系统。解决了传统紧急电话系统存在的无法多级管理、易受干扰、稳定性差、语音效果不清晰等问题。

隧道紧急电话及广播系统结构简单，组网方便，只需将设备接入内部通信网络即可构成功能强大的数字化通讯语音调度系统，同时可实现计算机网络﹑紧急求助、背景音乐、视频监控﹑公共广播、报警管理等的融合应用，还可以扩展到公共电话网络等应用，系统已成功在国内多条高速隧道运营管理中得到应用，并取得了良好的应用效果。

二、隧道紧急电话及广播系统设计描述

根据路段隧道的实际情况，克服以前系统缺陷和不足，结合高速公路营运管理系统数字化、网络化、智能化的技术发展趋势，本次隧道紧急电话及广播系统采用了一套专业集有线紧急电话对讲、广播喊话、音频播放、报警视频联动、隧道事件智能检测预警等功能的专业多媒体紧急电话对讲与广播系统，系统能与隧道管理业务和管理模式深度融合，提高隧道运营管理的信息化、智能化水平，有效提高隧道日常运营管理工作效率与突发应急事件的处理能力。

三、隧道紧急电话和广播系统设计特点

1. 高可靠性

隧道应急电话系统的终端设备防护等级为IP66，环境适应温度可达-30 -70°C，可以在潮湿，高温，低温，高噪音，高粉尘，强酸强碱环境下稳定工作。

2. 易操作性

隧道紧急电话系统通话终端支持一键触发呼叫控制中心，触发后将由控制中心来控制通话过程，方便控制中心在紧急状况下开展处理。

3. 免维护性

隧道应急电话系统内部没有任何的易损耗部件，所有部件的设计都充分考虑减少后续维护量，无须经常性的巡检以及频繁的更换设备部件。即使个别设备出现故障，也可以通过应急控制中心的监控功能进行及时显示，工作人员进行有的放矢，及时处理。

4. 高集成性

隧道应急电话系统将除终端话站WPS-PL之外的所有部件（控制、交换、供电、配线）都集成在隧道主机内部，而这些设备在设备出厂前已经由供应商做好，无须任何的现场操作，简洁、明了。

5. 集中管理

隧道紧急电话广播系统集中管理体现在应急控制中心对整个系统的管理上，即整个系统对于应急中心来说是“可控”的。所有通话终端在中心控制台上都有相应的指示图标，其任何动作都会通过图标的不同变化进行指示。主机内部的主要部件同样也会在控制中心侧有相应的状态指示，告警设置。系统会每隔一段时间进行一次自检，并将检验结果反映到控制中心，方便工作人员了解整个系统的运作状况。

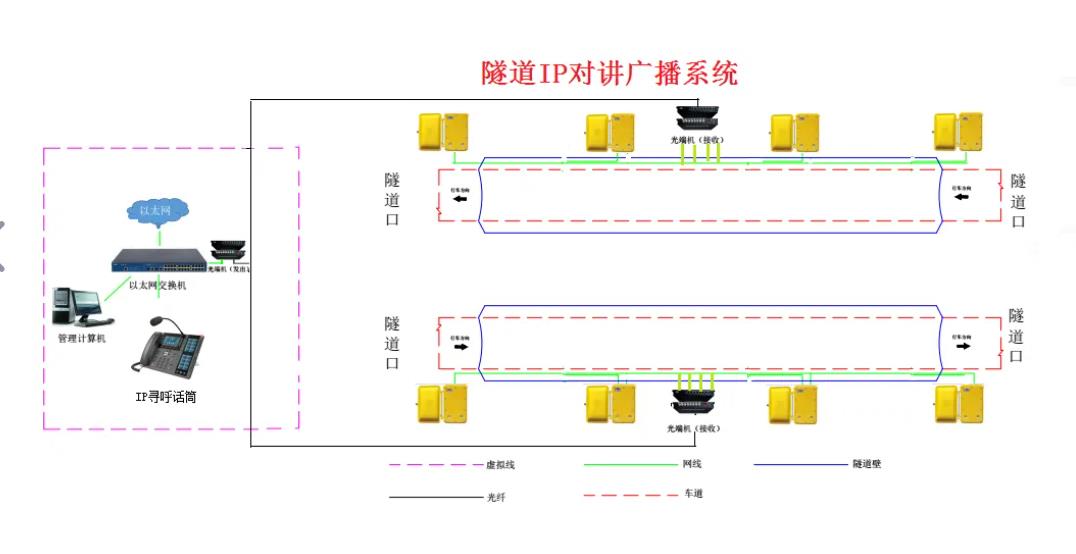

隧道紧急电话及广播系统设计方案

四、隧道紧急电话及广播系统设计方案

1、监控中心

监控中心是隧道紧急电话和广播系统管理和应用的核心，系统在监控中心设置如下：

1套紧急电话及广播系统管理主控机设备和 1台事件预警及分析服务器，实现对隧道所有紧急电话与广播设备的注册配置、号码分配、交换处理、路由中继、权限管理、存储录音、查询管理功能、隧道事件智能检测预警等。

2台对讲广播话机、1台视频联动显示器，同时在监控中心监控大厅增加1套多媒体管理控制台和管理软件、实现监控中心对隧道紧急电话和广播系统的统一管理和对话应用，并实现对终端设备的分区管理、终端状态、调度操作、排队管理、音乐管理、广播管理、录音监听、记录查询、报警管理、视频联动、隧道事件智能检测预警等功能，对讲广播话机也可独立于管理控制台工作，通过拔打号码或中文快捷键一键呼叫终端设备，发起对讲与广播功能。

当隧道对讲终端发起紧急对讲或按下报警按钮时，系统自动联动隧道内对讲终端临近 2个摄像机图像在管理控制台自动弹出图像显示，实现未接听即可先看到隧道内对讲终端两边的2个视频图像，自动接收人工报警信号，并有报警声音提示，通话结束即可自动切断视频图像，报警图像红色标识提醒，视频联动图像可自动排队。

监控中心配置电话接入网关，与原已建程控电话系统进行对接，对接后，系统内对讲话机可与原程控电话系统中电话进行双向通话，接听或通过直播电话号码拨打原有程控电话。并通过通讯录功能直接导入相关单位联系人电话，即可实现电话的快捷拨号，又可实现在突发紧急情况下多单位的一键呼叫，有效提高应急指挥效率。

此外，如果项目上建设有IP对讲广播调度系统，则两套管理平台可合并共用，通过采用一套更大容量的主控机设备就可同时实现对收费对讲广播调度和隧道紧急电话及广播系统的统一管理，既降低了建设成本，提高了应用效率，也减少了以后的维护成本，真正实现“集中监控”管理的优势，提高路段整体运营管理效率。

2、隧道管理站监控室配置

1套多媒体管理控制台与管理及软件、2台对讲广播话机、1台视频联动显示器，可实现隧道管理站对隧道紧急电话和广播系统的统一管理和对话应用，以及对终端设备的分区管理、终端状态、调度操作、排队管理、音乐管理、广播管理、录音监听、记录查询、报警管理、视频联动、隧道事件智能检测预警等功能，对讲广播话机也可独立于管理控制台工作，通过拔打号码或中文快捷键一键呼叫终端设备，发起对讲与广播功能。

当隧遵对讲终端发起紧急对讲或按下报警按钮时，系统自动联动隧道内对讲终端临近 2个摄像机图像在管理控制台自动弹出图像显示，实现未接听即可先看到隧遵内对讲终端两边的2个视频图像，自动接收人工报警信号并有报警声音提示，通话结束即可自动切断视频图像，报警图像红色标识提醒，视频联动图像可自动排队。

3、隧道现场

在隧道内和隧道口每间隔200米安装1台隧道紧急对讲箱，融合紧急电话、手动报警、应急广播、光纤接入、数据交换、电源接入、声光提醒于一体多功能求助终端箱，一个对讲通话按键、一个手动报警按键，防尘、防噪，防水、防潮要求。

可一键发起与监控中心及隧道管理站的双向紧急通话，自动接听挂断来电，免提通话，大功率喇叭，定向超强捨音，智能降噪，在线、离线状态指示灯；对于紧急事件来不及呼叫通话，可一键向监控中心及隧道管理站发出报警求助信号，监控中心及隧道管理站可根据报警信息采取应急措施；支持紧急电话发起对讲或按下报警开关，自动联动隧道求助终端箱就近的 2个视频监控图像在管理控制台上自动弹出图像显示，具有离线对讲功能，当主控机在离线状态下，可继续保持与隧道管理站的基本对讲通话。

隧道紧急对讲箱内置150W广播功放，在隧道内每间隔 50米安装1台30W高音号角喇叭，在隧道内 1台隧道紧急电话箱带 4台30W高音号角喇叭，在隧道口的1台隧道紧急电话箱上安装2台40W高音号角喇叭，通过紧急对讲箱实现对健道内外的远程应急广播，安全提醒，政策报播，交通信息，安全疏导，隧道内对讲广播终端可自动接收广播喊话或音频播放，对讲功能优先于广播音乐功能，播放广播时不影响终端的呼叫对讲，对讲结束广播音乐自动恢复功能。
