导读:  ETSI TIPHON有关NGN融合通信的研究
ETSI(欧洲电信联盟)开展NGN的研究较早。2001年,ETSI设立了 NGN-SG(起动组) 和NGN-IG(实现组)两个专题组:NGN-SG负责评价与NGN有关的标准化接口,识别哪些 NGN技术需要国际标准化,制定ETSI的NGN标准化策略及寻找可能的合作伙伴,向ETSI 的GA (General Assembly)提供相关技术报告,并用作ETSI向全球标准协调(GSC)会议所 提交NGN文件的基础;NGN-IG负责管理ETSI内部NGN有关课题的研究工作。
ETSI 在 TIPHON(Telecommunications and Internet Protocol Harmonization Over Networks)计划中的早期进展为其NGN研究奠定『良好的基础。TIPHON计划开始于 1997年,其初始目标是负责互联网上的分组语音与传统网络互通的技术协调和相应技术 规范的研究。2000年TIPHON将工作重心转移到NGN相关技术与标准的研究,并于 2000—2003年推出TIPHON R2 — R4版本。ETSI曾给NGN下了一个定义:“NGN是 一种规范和部署网络的概念,通过使用体系分层、传输统一和接口开放等方式,为业务提 供者和运营者提供一个灵活的平台,借助这一平台不仅可以实现现有网络的平滑演进,而 且还可以生成、部署和管理新的业务。”总体来说,ETSI与ITU-T在NGN的研究上有很 高的认同性。
1. TIPHON R2 版本
在TIPHON的R2版本中,NGN体系结构主要由以下两部分组成:网络模型和功能 模型。网络模型主要描述网络功能的划分和网络的整体能力。该网络模型主要划分为两 类:用于呼叫(Networks Involved in Calls)的网络类型和用于注册(Networks Involved in Registration)的网络类型,如图所示:

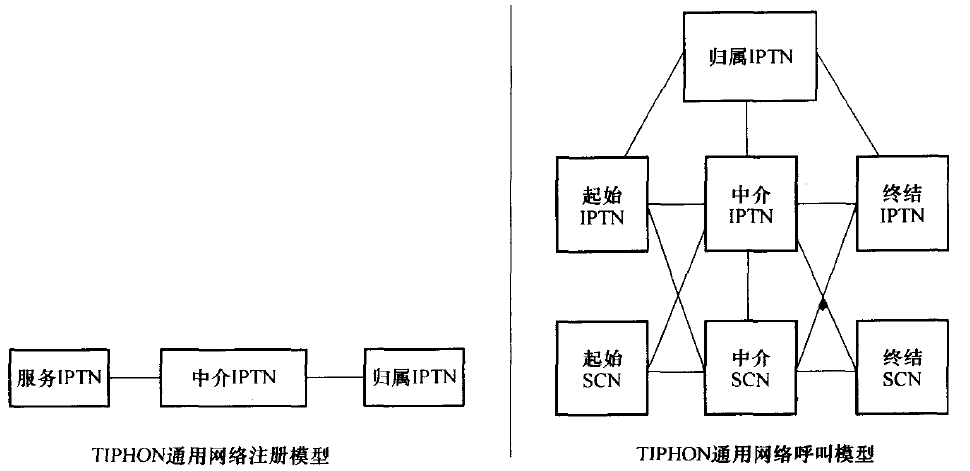

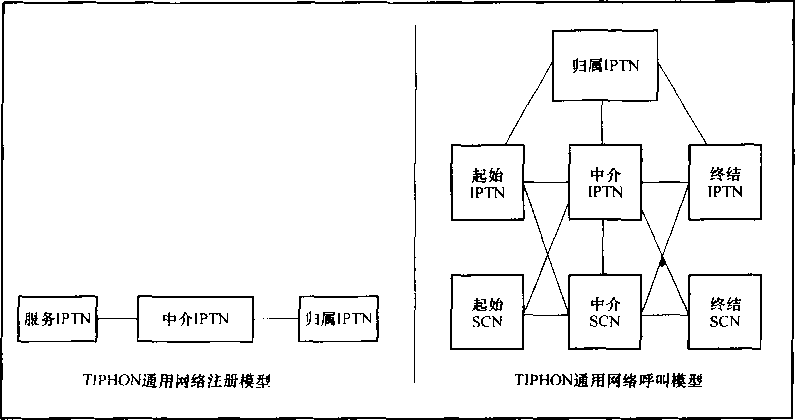

TIPHON网络结构模型
根据不同的网络类型划分,TIPHON提供了多种网络功能集(Functional Group- ings),用于描述不同网络类型应该提供的网络能力。对应于两种网络类型,网络功能集 划分为呼叫功能集(Functional Groupings Involved in a Call)和注册功能集(Functional Groupings .Involved in Registration) o这种网络类型和网络功能集的划分为各种网络结 构的描述提供了基础,如图所示。

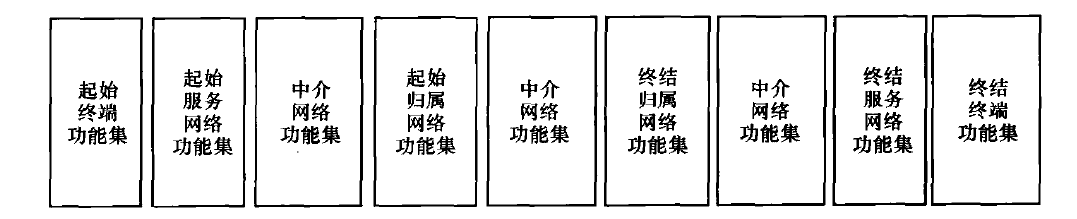

呼叫功能集
通过网络类型和网络功能集的划分,网络模型可以从整体角度抽象描述网络活动,因 此可以认为是在网络的层次上对下一代网络的抽象。
TIPHON R2版本定义的功能平面模型如图1. 10所示。该功能平面模型将下一代 网络划分为4个平面:传送平面(Transport Plane) JP电话应用平面(IP Telephony Ap¬plication Plane)、管理平面(Management Plane)和电路交换网络平面(SCN Plane) 。
TIPHON定义的功能平面模型
在R2版本中重点描述了 IP电话应用平面的功能定义和结构划分。该平面被进一 步划分为5个层次:业务(Service)层、业务控制(Service Control)层、呼叫控制(Call Con- trol)层、承载控制(Bearer Control)层和媒体控制(Media Control)层,并详细给出了功能 定义和接口定义以及信息流程,如图
TIPHON应用平面的功能层次划分
这种从平面、层次、功能逐步细分的描述方法,使抽象程度从高到低,逐步完成系统的 完整描述,为下一代网络的具体功能实现提供了参考。
2. TIPHON R3 和 R4 版本
TIPHON的R3和R4版本在继承了 R2版本的部分思想基础之上,进一步加入了对 业务结构的分析。在业务结构这一全新的体系结构分析中,TIPHON构建了下一代网络 的业务提供结构,指出了业务结构与功能结构的映射关系,如图1.12所示。可以看到,该 模型与ITU-T NGN 2004 Project版本中的NGN结构模型基本一致,这可认为是下一代 网络特征发展的必然。

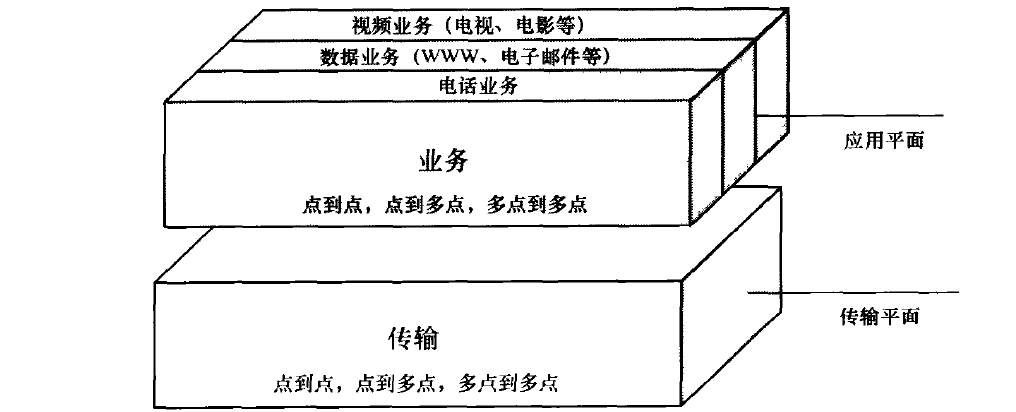

TIPHON业务体系结构的基础
基于上图描述的业务体系结构,TIPHON进一步构建了业务的基本能力,并基 于这些业务能力提出了元协议(Meta-Protocol)的概念。TIPHON业务结构的提出为其 功能模型的构建提供了依据,从而保证了功能结构划分的合理性。 TIPHON R3和R4版本进一步完善了对传送平面和管理平面的功能定义。R3和 R4版本在丰富了以上内容之外,却删除了 R2版本中对网络结构的描述,仅仅保留了功 能集的定义,如图
TIPHON R3版本的功能集
ETSI的TIPHON计划所提出的下一代网络体系结构模型的优点是:第一,在R2版 本中区分了网络层面和功能层面的内容,考虑到了电信网络全程全网的特点,单独对网络 结构进行了分析;第二,该模型提出了不同抽象层次,使模型能够解决多方面的问题,而不 仅仅是描述一个系统的具体实现结构;第三,该模型将业务单独划分成为一个层次,强调 了下一代网络以业务为驱动的特征。可以认为ETSI的TIPHON计划为下一代网络提 供了完整的体系结构模型基础,是一个描述较为系统、较为合理的NGN体系结构模型。 但是,TIPHON虽然在业务结构分析中使用了 UML(Unified Modeling Language,统一 建模语言)的分析方法,但并没有为整个体系结构模型提供完整的形式化描述方法,同时, 由于R3和R4版本中删除了网络模型的分析,模型对全网整体结构的描述能力受到一定 的影响。
