No.7信令系统的结构

编辑:燕子 时间:2020-06-11

导读:  No.7信令系统的结构

No.7信令系统的OSI结构如图

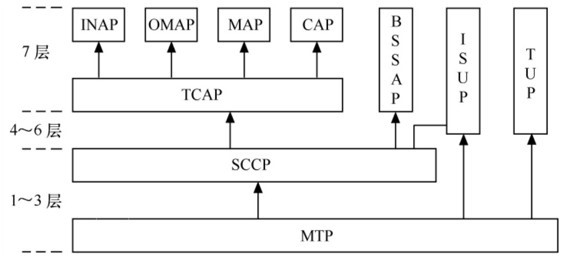

No.7信令系统的OSI结构

No.7信令系统结构分为两大部分,即低层的消息传递部分和高层的用户部分,消息传递部分的主要功能是将一个信令点上用户部分的消息准确可靠地传递到另一信令点的用户部分。用户部分是消息的发源地和目的地。

1.消息传递部分

消息传递部分简称为MTP,它由No.7信令系统的第1、2、3功能级构成,如图所示。

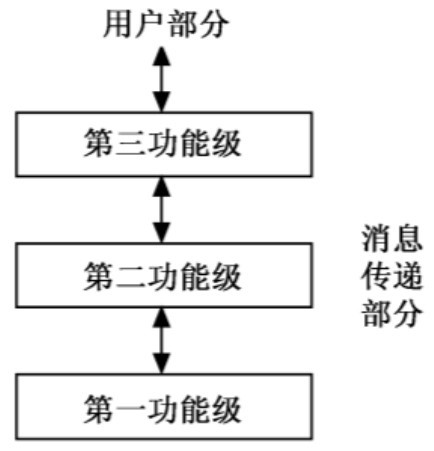

消息传递部分三级结构

消息传递部分的功能是,在信令网中提供可靠的信令消息传递,将用户发送的消息传送到用户指定的目的地信令点的指定用户部分;在系统或信令网故障情况下,采取必要措施以便恢复信令消息的正常传送。

消息传递部分的3个功能级的具体功能如下。

(1)第一级:信令数据链路。用于传递信令消息的双向传输通路。目前是利用PCM系统的一个时隙,速率为64kbit/s。

(2)第二级:信令链路控制。利用第一功能级实现两个直接相连的信令点之间信令消息的可靠传输。相邻信令点之间的数据链路,由于长距离传输会造成一定的误码。而No.7信令消息编码不允许有任何差错。第二功能级的作用就是在第一功能级有误码的情况下,保证消息编码的无差错传递。

3)第三级:信令网功能。第三级的功能如图所示:

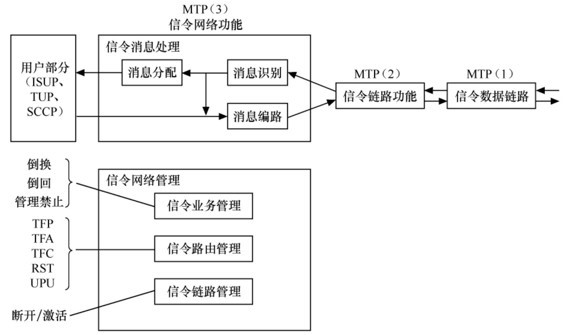

信令网功能

即保证信令网上信令消息的安全传递。可将第三级功能分为消息处理和网络管理两大部分。除此之外,它还和第二级、第一级一起实现测试和维护功能。

2.用户部分

用户部分包含No.7信令系统的第4、5、6、7功能级。目前的应用有电话用户部分(TUP)、信令连接控制部分(SCCP)、综合业务数字网用户部分(ISUP)和事务处理能力部分(TC)等。

(1)电话用户部分(TUP)

电话用户部分是No.7信令方式的第四功能级中最先得到应用的用户部分。TUP主要规定了有关电话呼叫的建立和释放的信令程序及实现这些程序的消息和消息编码,并能支持部分用户补充业务。处理与电话呼叫有关的信令,如呼叫的建立、监视、释放等。

TUP消息分为前后向建立、呼叫监视、电路和电路群监视、网管等若干个消息组,每个消息组中包含若干个消息。每一个消息发送时被放在一个信令单元中。

(2)信令连接控制部分(SCCP)

为了满足新的用户部分(例如,智能网应用和移动通信应用)对消息传递的进一步要求,ITU-T补充了SCCP来弥补MTP在网络层功能方面的不足。SCCP提供了较强的路由和寻址功能,叠加在MTP上,与MTP中的第三级一起共同完成OSI中网络层的功能,至于那些满足于MTP服务的用户部分(例如TUP),则可以不经SCCP直接与MTP第三级联络。SCCP通过提供全局码翻译增强了MTP的寻址选路功能,从而使No.7信令系统能在全球范围内传送与电路无关的端到端消息,同时SCCP还使No.7信令系统增加了面向连接的消息传送方式。

SCCP是用户部分的一个补充功能级,也为MTP提供了附加功能。严格地说,SCCP应属于MTP部分,它为用户部分提供服务。SCCP为用户部分提供数据的无连接和面向连接业务。无连接业务是指用户部分不需事先建立信号连接就可以通过信令网传递信令消息,这样就可将一个用户部分的数据迅速送到信令网上的另一个用户部分去。

在智能网和移动网的业务中,有很多这样的数据需要在信令网中传递,如移动用户的鉴权、智能用户的账号查询等,都是交换机向数据库请求查询,然后由数据库返回信息。这时,需要交换机与数据库之间的快速信令传递。这些信令都很短,只要一条消息就可以完成,因此无须事先建立信令连接。

(3)ISDN用户部分(ISUP)

ISDN用户部分是在TUP的基础上扩展而成的,ISUP提供综合业务数字网中信令功能,在ISDN环境中提供话音和非话音业务所需的功能,以支持ISDN基本业务及补充业务。ISUP具有TUP的所有功能,因此可以代替TUP。

(4)事务处理能力部分(TC)

事务处理能力部分是在无连接环境下提供的一种方法,以供智能网应用、移动通信应用和维护管理应用在一个节点调用另一个节点的程序,执行该程序并将执行结果返回调用节点。TCAP 包括执行远端操作的规约和业务。TCAP本身又分为两个子层:成分子层和事务处理子层。

成分子层完成TC用户之间对远端操作的请求及响应的数据的传送。事务处理子层用来处理包括成分在内的消息交换,为其用户之间提供端到端的连接。目前已知的TC用户主要有智能网应用(INAP,Intelligent Network Application Protocol)、移动通信应用(MAP,Mobile Application Part)和操作维护管理应用(OMAP,Operation and Maintenance Application Part)等。
